以變頻器廠家德瑞斯的三相380V的ES100系列變頻器為例，視頻快速教會大家變頻器怎么接線。

  點擊查看視頻：

讓我們來總結一下：

1.  首先，電源線接變頻器輸入端的R、S、T端子上。

2.  電機線接變頻器的輸出端U、V、W端子上。

3.  電源線和電機線不能接反了，否則輕則引起變頻器保護，重則引起變頻器損壞哦！

4.  給變頻器通上380V電源。

5.  按綠色鍵RUN啟動，旋轉電位器可調節電機速度：順時針加快頻率，逆時針降低頻率減速。

6.  按紅色鍵STOP停止變頻器運行。

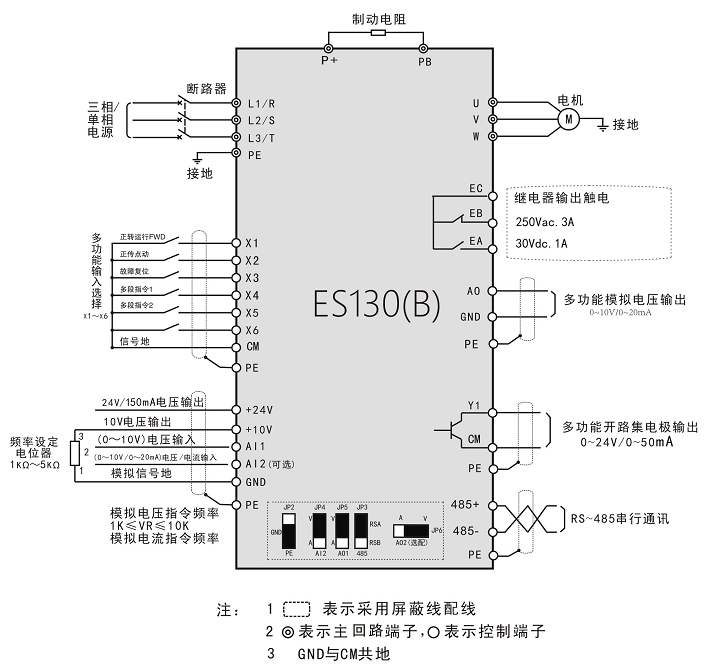

下面給大家看看德瑞斯變頻器ES130系列的接線圖以供參考。
